Led DIP, SMD ou COB ?

Les trois couleurs de base (RGB) sont incluses dans un seul composant. Même de près il est très difficile de les distinguer.

Les LED SMD réfléchissent peu la lumière. (La LED SMD en version Black Face réfléchie encore moins la lumière et bénéficie d'un contraste élevé, cette version plus coûteuse est utilisé principalement sur les plateaux de télévision par ses propriétés)

Ils permettent :

• l’obtention d’un très bon contraste
• une distribution de la lumière homogène et omnidirectionnelle
• de bénéficier d'angles de vue accrues face aux Led DIP

Une fidélité chromatique incomparable.

Qu’est-ce que la technologie LED SMD ?

Vous vous demandez ce qui se cache derrière ce fameux sigle « SMD » que l’on rencontre partout dès qu’on parle d’éclairage moderne ? Installez-vous, parlons-en simplement.

SMD est l’acronyme de « Surface Mounted Device », que l’on peut traduire par « composant monté en surface ». Contrairement aux composants traditionnels percés dans les cartes électroniques, ceux-ci sont fixés directement à la surface du circuit imprimé. On évite ainsi de multiplier les petits trous et, accessoirement, on gagne en compacité et en efficacité — un peu le même genre de révolution que de passer de la cabine téléphonique à la smart watch.

Sur le plan pratique, les LED SMD se distinguent surtout par leur finesse et leur rendement lumineux. Elles se présentent généralement sous forme de minuscules rectangles ou carrés, et chaque modèle est désigné par un code à quatre chiffres (par exemple « 2835 » ou « 5050 »). Facile à décoder : les deux premiers chiffres indiquent la longueur, les deux suivants la largeur, exprimés en dixièmes de millimètre. Un rapide calcul : une LED SMD 5050 mesure donc 5 mm sur 5 mm.

Ce format permet d’assembler plusieurs LED sur une seule carte, offrant ainsi des solutions d’éclairage fines, puissantes et très modulaires. Plus la surface de la LED SMD est grande, plus elle peut émettre de lumière : idéal pour illuminer tout, de la vitrine de votre boulangerie préférée au fond de votre placard qui refusait jusqu’ici la lumière du progrès.

En résumé, la technologie SMD a révolutionné les usages de la LED en rendant possible une luminosité impressionnante dans des formats ultra-compacts. Pratique, moderne et efficace.

Avantages et inconvénients de la technologie SMD pour les LED

La technologie SMD (Surface Mounted Device) offre plusieurs points forts dans l’usage des LED, tout en présentant quelques limites à garder en tête.

Principaux avantages :

• Compacité : Grâce au montage en surface, les composants SMD sont nettement plus petits que leurs équivalents traditionnels, ce qui permet de concevoir des dispositifs électroniques plus fins et plus légers.
• Réduction des coûts : Leur petite taille se traduit par une fabrication plus économique, tout en assurant une grande densité de composants sur une même carte.
• Performance lumineuse : Pour les LED, la technologie SMD améliore l’efficacité lumineuse et favorise une meilleure gestion de la chaleur.

Points à surveiller :

• Maintenance délicate : Le remplacement ou la réparation de ces composants s’avère plus complexe que pour les composants classiques, du fait de leur taille minuscule et de leur mode de fixation.
• Contrôle rigoureux : En production, le contrôle qualité doit être précis, car la faible taille des composants complique la détection des défauts.

En résumé, la technologie SMD est synonyme de miniaturisation et de performance, mais elle demande également plus de précision lors de la fabrication et de la maintenance.

Comment la technologie SMD favorise l’efficacité énergétique et le respect de l’environnement

La technologie SMD (Surface Mounted Device) s’inscrit parfaitement dans la quête actuelle de solutions d’éclairage à la fois performantes et responsables. Grâce à la miniaturisation permise par cette technique, les ampoules et rubans LED SMD affichent une consommation électrique réduite, tout en garantissant un rendement lumineux élevé. Cela signifie qu’avec moins d’énergie, on obtient un éclairage puissant, parfaitement adapté aux environnements aussi variés que les boutiques, les grands espaces ou la maison.

Par ailleurs, ce type de composant génère peu de chaleur, ce qui limite les pertes d’énergie. Résultat ? Moins de gaspillage, et une installation qui reste froide même après plusieurs heures d’utilisation.

Côté écologie, un autre atout n’est pas à négliger?: les LED SMD sont conçues sans mercure ni substances nocives. En prime, leur durée de vie supérieure réduit la fréquence des remplacements et diminue donc la quantité de déchets électroniques à traiter. Un choix particulièrement pertinent pour celles et ceux qui veulent conjuguer confort et engagement pour l’environnement.

Formes et options de montage des LED SMD

Les LED SMD (Surface-Mounted Device) se distinguent par leur design compact et polyvalent. Généralement, elles adoptent une forme plate, souvent carrée ou rectangulaire, ce qui facilite leur intégration sur une grande variété de supports électroniques modernes, des circuits imprimés aux modules d'éclairage.

Leur principal avantage réside dans leur montage en surface. Contrairement aux LED traditionnelles à raccords traversants, les SMD se fixent directement sur la surface du circuit, permettant ainsi un assemblage plus fin, plus léger et adapté aux besoins d’aujourd’hui en matière de miniaturisation. Cette technologie est couramment utilisée, que l’on parle d’un bandeau lumineux flexible dans votre salon ou du rétroéclairage sophistiqué d’un écran dernier cri.

Chaque taille de LED SMD est identifiée par une série de quatre chiffres, comme 2835 ou 5050, désignant respectivement la longueur et la largeur du composant (en dixièmes de millimètre). Ce système de codification facilite le choix du format adapté à chaque projet technique ou décoratif.

Taille de la LED SMD et luminosité

En règle générale, une LED SMD (Surface Mounted Device) de plus grande taille émettra davantage de lumière. Ceci s’explique par le fait qu’un composant plus grand possède une puce plus étendue, capable de produire et diffuser un flux lumineux supérieur. Résultat?: une LED SMD de format XL éclaire sensiblement plus fort qu’une version mini, à caractéristiques égales.

Différents types de LED SMD : comprendre la nomenclature

LED SMD ou “Surface-Mounted Device” signifie tout simplement une diode montée en surface, largement utilisée pour l’éclairage moderne.
Leur nom est composé d’un nombre à quatre chiffres, qui indique les dimensions du composant?:

• Les deux premiers chiffres?: longueur (en dixièmes de millimètre)
• Les deux suivants?: largeur (en dixièmes de millimètre)

Pour connaître la taille réelle en millimètres, il suffit donc de diviser chaque nombre par 10.

Quelques exemples de SMD courantes

• SMD 2835 : Ce format mesure 2,8 mm par 3,5 mm. Excellente pour délivrer une lumière intense, elle se retrouve souvent dans les bandes LED proposant un bon rapport efficacité/économie.
• SMD 5050 : Composant carré de 5 mm de côté, célèbre pour sa capacité à intégrer plusieurs puces et offrir des couleurs variées. On la rencontre particulièrement dans les installations décoratives ou d’ambiance, mais aussi chez des marques comme Philips ou Osram.
• SMD 5730 : Avec ses 5,7 mm par 3 mm, cette LED est capable de produire une luminosité supérieure, idéale dans les projecteurs, magasins ou pour de grands espaces nécessitant une lumière puissante.
• SMD 3528 : Plus compacte (3,5 mm x 2,8 mm), elle offre un éclairage plus doux, parfait pour les mises en valeur discrètes, comme les étagères ou les meubles.

En résumé, le choix du type de SMD dépendra directement de l’intensité lumineuse recherchée et de la taille du support à équiper.

Comment les composants SMD sont-ils montés sur les circuits électroniques ?

Les composants SMD (pour 'Surface Mounted Device' ou composants montés en surface) sont directement soudés à la surface du circuit imprimé, sans qu'il soit nécessaire de percer la carte. Grâce à cette technique, tous les éléments électroniques—résistances, condensateurs, puces—sont simplement posés et fixés sur les pistes du circuit côté platine. Ce procédé, adopté par de grands fabricants comme Texas Instruments et Samsung, permet non seulement de gagner de la place, mais aussi d’accélérer la fabrication des appareils, tout en offrant une meilleure fiabilité et une résistance accrue aux vibrations.

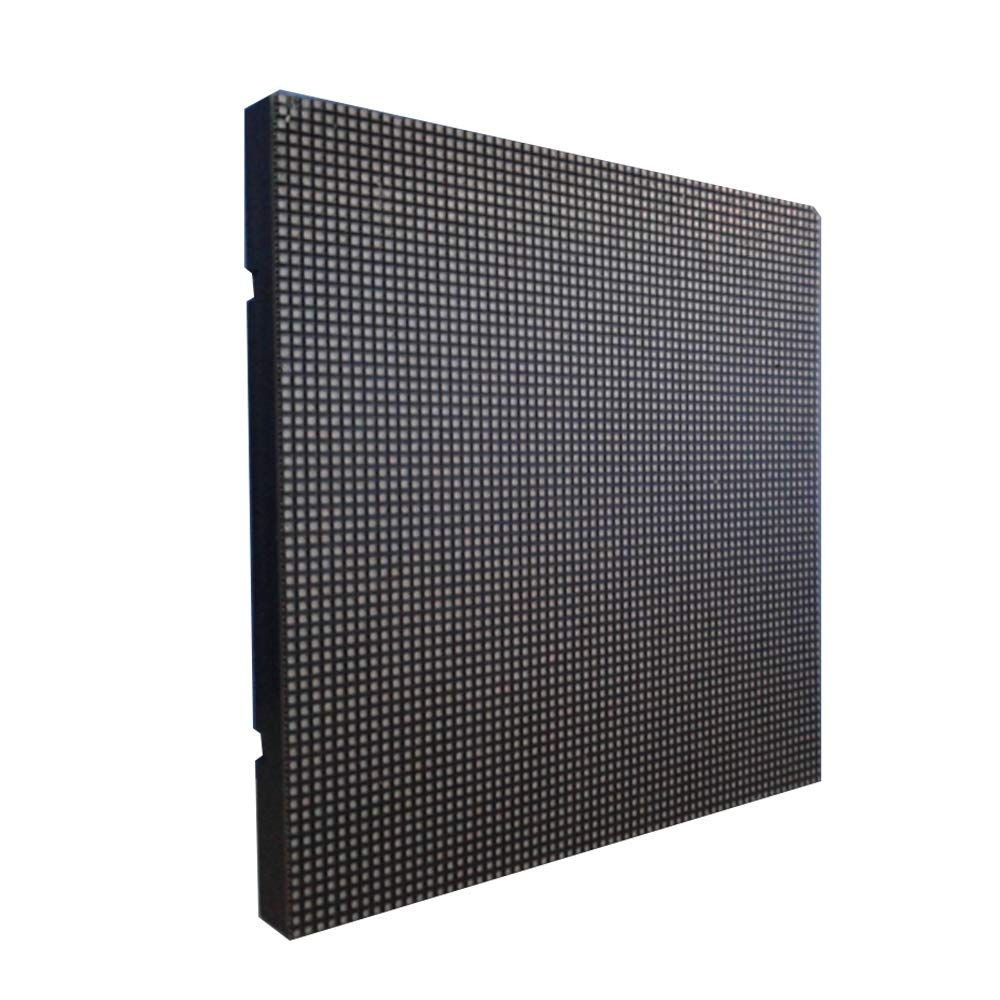

Les panneaux LED DIP est le choix parfait pour une restitution claire et fluide des messages de vos annonceurs.

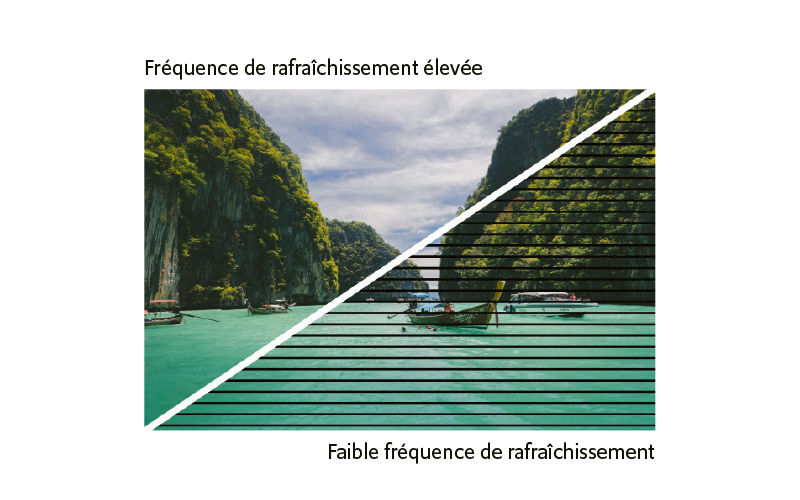

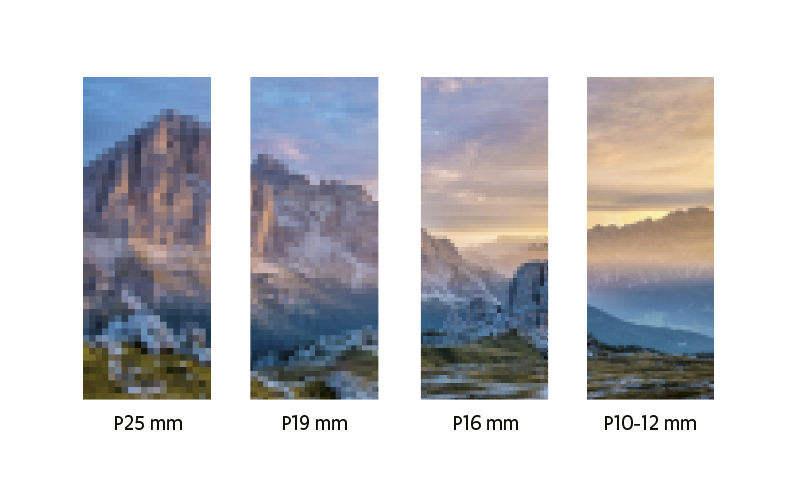

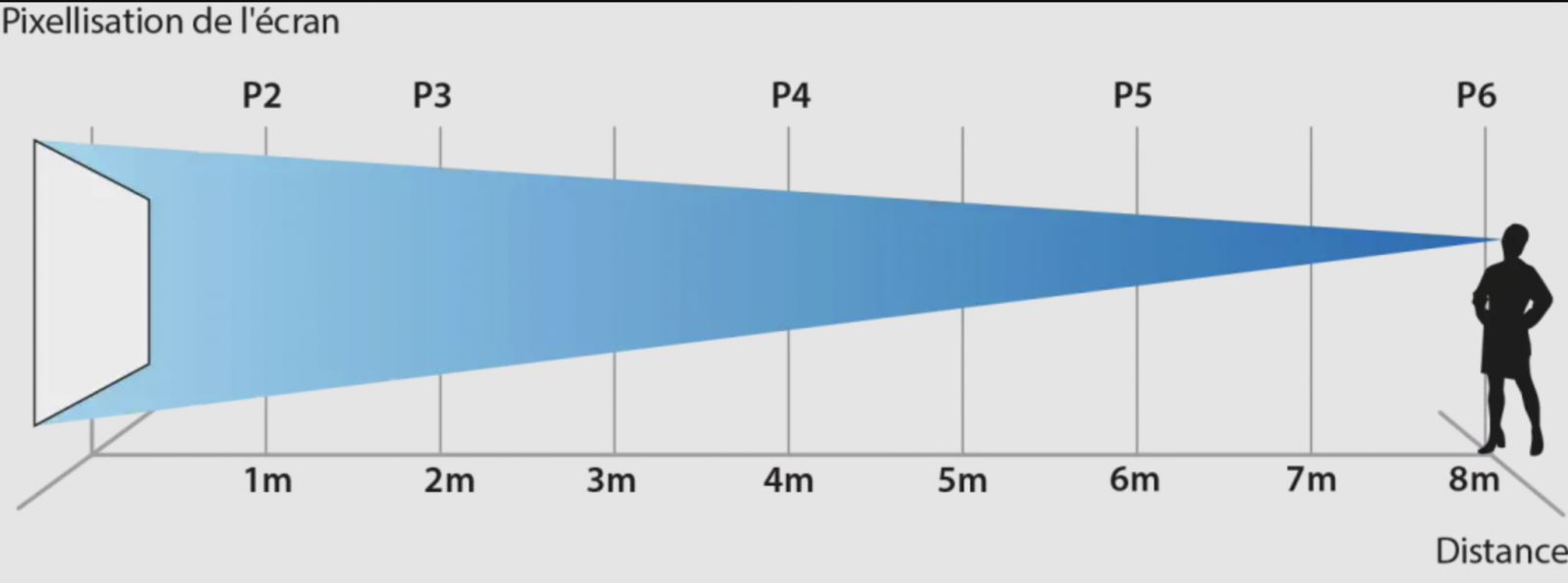

Plus le pixel est petit et plus la définition des images est de qualité. En clair plus le pitch (distance entre deux pixels) est faible plus la distance de visibilité nécessaire sera courte.

Attention le pitch minimum en DIP est de 10mm (de part sa composition de trois composants)

Comprendre la technologie LED DIP

La technologie LED DIP, ou 'Dual In-Line Package', désigne les toutes premières diodes électroluminescentes utilisées depuis près de quarante ans. Ce type de LED se reconnaît à ses deux broches qui s’insèrent directement sur un circuit imprimé, et reste l’archétype du petit témoin lumineux rouge sur vos appareils audio des années 80 ou sur la façade des magnétoscopes.

Ces LED se distinguent par leur robustesse et leur coût très faible, ce qui explique leur présence continue dans certains équipements électroniques simples, comme les télécommandes ou les panneaux de signalisation de base. Toutefois, face à des performances lumineuses modestes, elles sont peu à peu éclipsées par des technologies plus récentes, telles que les LED SMD ou COB, notamment dans les applications exigeant plus de puissance ou une meilleure efficacité énergétique.

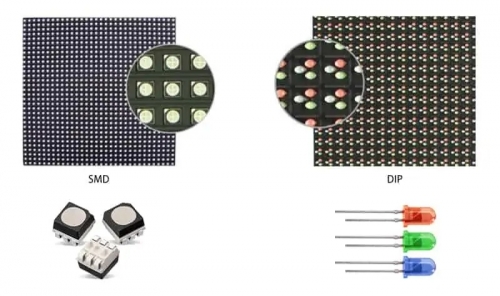

LED DIP ou SMD ? Les différences et l’histoire de la technologie

L’évolution de la technologie LED a profondément transformé le monde de l’affichage numérique, de la signalétique et des écrans géants.
Mais entre les termes DIP et SMD, il est souvent difficile de savoir quelles sont les vraies différences.
Revenons ensemble sur l’histoire de ces technologies LED, leurs avantages respectifs, et leur utilisation actuelle dans les écrans professionnels Pixelight.

Qu’est-ce qu’une LED DIP ?

La technologie DIP (Dual In-line Package) est la première génération historique de LED utilisée dans les panneaux lumineux et affichages extérieurs.
Inventée dans les années 1960 et popularisée dans les années 1990, elle repose sur trois diodes distinctes (rouge, verte, bleue) encapsulées dans un petit tube époxy, souvent en forme de “capsule”.

> Avantages de la LED DIP :

• Excellente luminosité : idéale pour les environnements extérieurs très lumineux.

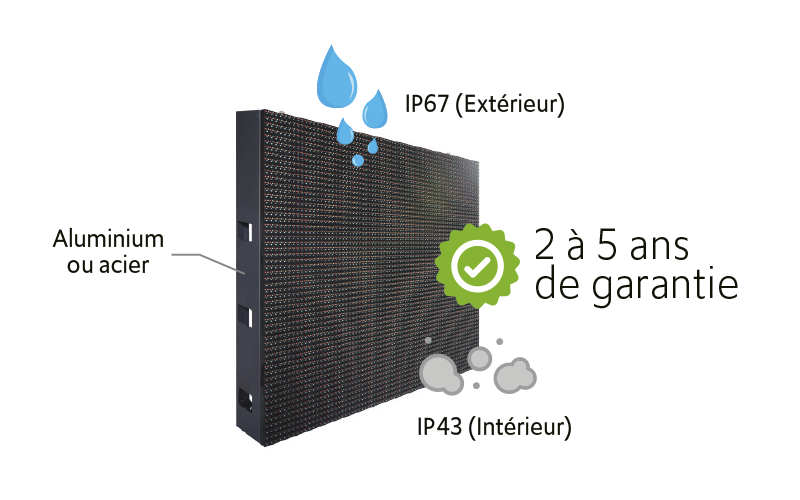

• Grande robustesse : résistante à la chaleur, aux chocs et aux intempéries.

• Longue durée de vie : souvent supérieure à 100 000 heures.

• Facile à entretenir : remplacement de module ou de LED simple.

> Limites :

• Taille de pixel plus large (pitch élevé, généralement P10 à P40).

• Résolution plus faible pour les usages de proximité.

• Design plus épais et esthétique moins discrète.

> En résumé, la LED DIP reste un choix solide pour les grands écrans d’extérieur où la luminosité et la durabilité priment sur la finesse d’image.

Qu’est-ce qu’une LED SMD ?

La technologie SMD (Surface-Mount Device) est apparue ensuite, dans les années 2000, comme une évolution majeure du composant LED.
Ici, les trois couleurs primaires (RVB) sont regroupées dans une seule puce compacte, directement soudée à la surface du circuit imprimé.

> Avantages de la LED SMD :

• Résolution bien plus fine : idéale pour les écrans indoor ou semi-outdoor.

• Angle de vision élargi : jusqu’à 160° horizontalement.

• Couleurs plus homogènes et transitions plus douces.

• Format compact et léger, facilitant les designs modernes.

> Limites :

• Moins résistante que la DIP face aux conditions climatiques extrêmes.

• Luminosité légèrement inférieure en plein soleil.

La SMD est aujourd’hui la norme dominante pour les murs LED haute définition, les studios TV, les événements indoor, les vitrines digitales ou encore les showrooms.

L’évolution technologique : du DIP au SMD, puis au Mini-LED et Micro-LED

L’histoire de la LED ne s’arrête pas au SMD.
L’innovation continue vers des solutions toujours plus performantes et compactes :

• Mini-LED : réduction de la taille de la puce, offrant une luminosité élevée et un contraste renforcé.

• Micro-LED : technologie émergente offrant un rendu d’image comparable à l’OLED, sans burn-in et avec une efficacité énergétique supérieure.

Chez Pixelight, nous suivons cette évolution de près pour proposer des écrans LED professionnels adaptés à chaque usage — intérieur, extérieur, fixe ou événementiel.

DIP ou SMD : quelle technologie choisir pour votre projet LED ?

Le choix dépend avant tout de l’environnement d’installation et de l’objectif visuel recherché :

Besoin d’aide pour choisir ? Les experts Pixelight vous accompagnent dans la sélection, l’installation et la maintenance de vos écrans LED professionnels.

> En conclusion

Les LED DIP et SMD représentent deux étapes clés dans l’évolution de la technologie d’affichage numérique.
La première, robuste et puissante, continue de briller à l’extérieur ; la seconde, fine et esthétique, domine le marché intérieur.

Quelle que soit votre application — événementiel, retail, communication visuelle, studio ou signalétique — Pixelight vous apporte le meilleur de la technologie LED, adapté à vos besoins et à votre environnement.
