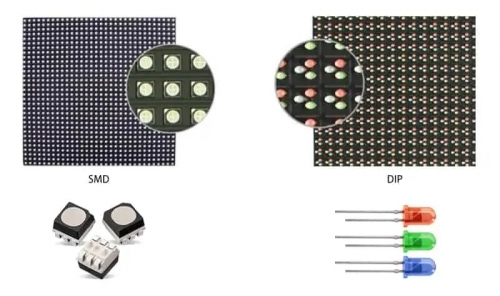

À l'heure où la technologie LED s'invite dans tous nos luminaires, pas facile de s’y retrouver parmi les différentes technologies existantes : DIP, COB, High Power ou encore SMD… Chacune a ses petits secrets et ses spécificités.
-
LED DIP: Connues pour leur robustesse et leur prix mini, ces 'ancêtres' de la LED brillent surtout dans les voyants lumineux des appareils d’antan – pensez à l’inoxydable LED rouge du téléviseur familial. Leur inconvénient majeur?? Un rendement lumineux resté bloqué dans le passé et une efficacité bien inférieure à la technologie SMD. On les croise donc de moins en moins dans l’éclairage moderne.
-
LED COB: Ici, les choses deviennent sérieuses. Grâce à un assemblage serré de plusieurs puces sur une seule plaque, ces LEDs délivrent un éclairage puissant et homogène tout en évitant les éblouissements gênants. Elles économisent aussi de la place dans les projecteurs et plafonniers. Toutefois, elles chauffent un peu plus vite et leur dissipation thermique doit être soignée – rien d’insurmontable, mais à surveiller.
-
LED High Power: Armées de lentilles pour concentrer la lumière, ces LEDs sont de vraies bêtes de puissance?! Parfaites pour les spots LED ou les lampes directionnelles, elles offrent une intensité impressionnante. Leur revers?: un angle lumineux réduit, ce qui les rend moins polyvalentes que les SMD pour l’éclairage d’ambiance ou de grande surface.
Et face à tout cela, que valent les LED SMD?? Polyvalentes, économiques, offrant un excellent rendement et s’adaptant à tous les types de luminaires, elles sont devenues la référence de l’éclairage LED moderne. Rien d’étonnant à ce qu’on les retrouve partout, de la bande LED Philips Hue à la guirlande lumineuse IKEA.
En résumé, chaque technologie a ses atouts et ses limites, mais difficile de détrôner la SMD quand il s’agit de simplicité, d’efficacité et d’adaptabilité.
D’autres technologies LED à connaître
Mais alors, si la LED SMD n’est pas seule sur le marché, quelles sont les alternatives ? On en croise en fait trois autres principales, chacune avec ses petits (et grands) secrets de fabrication.
-
Les LED DIP : Ces petites diodes encapsulées (vous savez, les minuscules ampoules rouges qui clignotent sur votre vieux poste radio) sont connues pour leur robustesse et leur faible coût. Fidèles au poste depuis plusieurs décennies, elles restent simples et fiables, mais leur rendement énergétique est modeste, ce qui explique leur discrétion dans les solutions d’éclairage modernes.
-
La technologie COB : Derrière l’acronyme COB (“Chip On Board”), on trouve un montage où de nombreuses puces LED sont réunies sur une seule surface. Résultat : plus de puissance lumineuse et une excellente uniformité d’éclairage ! Moins éblouissante que ses cousines, elle prend peu de place et s’invite volontiers dans les projecteurs et certains plafonniers dernier cri.
-
Les LED High Power : Ici, on mise sur la puissance brute grâce à des lentilles intégrées qui concentrent le flux lumineux. Parfait pour les spots ou les ampoules nécessitant une lumière intense et directionnelle (vous avez dit “GU10” ?), même si cela réduit inévitablement l’angle d’éclairage.
Vous l’aurez compris, chaque technologie LED possède ses forces et ses usages fétiches. À vous de choisir celle qui éclaire vraiment votre besoin !
Qu'est-ce que la technologie LED SMD ?
La technologie LED SMD correspond à la famille des « Surface Mounted Devices », soit en français les ‘composants montés en surface’. Cela signifie que, contrairement aux anciens composants traversant la carte, les LED SMD sont directement posées et soudées à la surface du circuit imprimé, sans le percer.
Ce procédé présente plusieurs atouts : il permet de fabriquer des LED de très petite taille et de réduire leur coût. On retrouve donc la technologie SMD aussi bien chez des marques comme Samsung ou Osram que sur de nombreux écrans ou rubans LED actuels.
Petite précision technique : la soudure utilisée ici – on parle plus précisément de brasage – diffère du soudage traditionnel, car les deux pièces ne sont pas fondues ensemble, mais reliées par un métal d’apport.
À noter : si les LED SMD facilitent la miniaturisation et la densité d’intégration sur les cartes, elles compliquent en revanche la réparation et le remplacement de composants, ceux-ci étant plus difficiles à retirer individuellement.
À propos de la technologie SMD
Vous vous demandez ce que cache l’acronyme SMD et comment cette technologie s’inscrit dans l’industrie électronique ? SMD signifie tout simplement “Surface Mounted Device”, ou en français “Composant Monté en Surface” (CMS). Concrètement, cette méthode consiste à fixer directement les composants électroniques à la surface d’un circuit imprimé, sans avoir à percer la carte comme on le faisait auparavant.
Grâce à la technologie SMD, les composants sont plus petits, ce qui permet de concevoir des appareils plus compacts et souvent moins coûteux à produire. Dans la pratique, le montage s’effectue principalement par brasage, une technique qui relie les composants à la carte en utilisant un métal d’apport, mais sans faire fondre les éléments eux-mêmes (à la différence du soudage traditionnel).
Ce procédé, largement adopté par des acteurs comme Samsung, Philips ou Texas Instruments, permet de miniaturiser les circuits tout en accélérant la production. Attention toutefois : la maintenance et le remplacement des petits éléments SMD peuvent s’avérer plus délicats lorsqu’une réparation est nécessaire.
Les principaux types de LED SMD et leurs différences
Après ce constat, penchons-nous sur la jungle des LED SMD. Car oui, derrière cet acronyme se cachent toute une galerie de personnages, chacun avec son format de prédilection et ses performances très personnelles.
En gros, les LED SMD (pour Surface Mounted Device) se distinguent principalement par la taille de leur boîtier, exprimée en dixièmes de millimètre, et leurs caractéristiques lumineuses. Voici un tour d’horizon des formats les plus courants :
-
SMD 2835 : Compacte et plate (2,8 mm x 3,5 mm), elle brille par son efficacité lumineuse et sa capacité à éclairer de larges espaces, domestiques ou commerciaux. On la croise souvent dans les installations qui exigent de la puissance sans sacrifier la finesse.
-
SMD 3528 : Encore plus discrète (3,5 mm x 2,8 mm), elle diffuse une lumière douce, idéale pour les ambiances feutrées ou les petites touches lumineuses : rétro-éclairage de mobilier, corniches, mises en valeur de bibelots.
-
SMD 5050 : De forme carrée (5 mm x 5 mm), c’est la star des rubans LED. Elle se distingue par sa polyvalence et sa capacité à intégrer plusieurs couleurs dans une même puce, offrant ainsi des jeux de lumière variés, du salon à la vitrine de magasin.
-
SMD 5730 : Plus allongée (5,7 mm x 3 mm), elle mixe angle d’éclairage élargi et forte intensité. Résultat : une luminosité importante à puissance équivalente, idéale pour les espaces vastes ou les plafonds hauts.
En résumé, chaque type de LED SMD se choisit en fonction de la taille, du rendu lumineux recherché et de l’utilisation souhaitée : petite touche déco ou éclairage de stade, il y a forcément un format qui s’y prête !
Différences entre brasage et soudage dans la fabrication des LED SMD
Lorsque l’on parle de LED SMD (pour Surface Mounted Device, ou Composant Monté en Surface), il est utile de préciser la différence essentielle entre le brasage et le soudage. Dans le cas du brasage, très courant pour fixer les composants SMD, seule la matière d’apport (comme l’étain) est fondue pour réaliser la liaison, alors que les pièces à assembler (par exemple la LED et la carte électronique) restent intactes. Le circuit imprimé reste ainsi préservé, aucun trou n'étant nécessaire : tout se fait en surface.
À l’inverse, le soudage implique la fusion des bords des deux pièces à joindre, ce qui n’est pas souhaité pour les composants miniatures et délicats des LED SMD. Résultat : le brasage est préféré pour sa précision et sa capacité à protéger le circuit tout en assurant une connexion fiable, sans besoin de percer ou d’endommager le matériau d’origine.
Comment reconnaître les différentes tailles de LED SMD ?
Les LED SMD se distinguent principalement par un code à quatre chiffres, du type “2835” ou “5050”. Ce code exprime simplement leurs dimensions?: les deux premiers chiffres indiquent la longueur et les deux suivants la largeur, exprimées en dixièmes de millimètre. Par exemple, une LED “3528” mesure donc 3,5 mm sur 2,8 mm.
Pour convertir ce code en millimètres, il suffit de placer une virgule entre les chiffres : “5630” devient 5,6 mm x 3,0 mm. Cette convention s’applique à toutes les gammes populaires — qu’il s’agisse d’un bandeau à LED 2835 ou d’un spot utilisant des modules 5050, de Philips à Osram en passant par Samsung.
Connaître cette logique vous aide à choisir le modèle adapté à vos besoins, selon l’espace disponible ou le rendu lumineux recherché.
Recyclage et maintenance des luminaires LED SMD : ce qu’il faut savoir
Lorsque l’on envisage le recyclage ou la maintenance des luminaires équipés de LED SMD, quelques points essentiels sont à prendre en compte :
-
Démontage délicat : Les composants SMD sont directement soudés en surface du circuit imprimé, sans passage à travers la carte. Cela complique l’accès individuel à chaque pièce et rend le remplacement fastidieux, voire impossible sans équipement spécialisé.
-
Tri des matériaux : Avant le recyclage, il faut séparer les différents matériaux—plastique, aluminium, composants électroniques—pour leur traitement dans les filières adaptées. Les centres de recyclage agréés, à l’image de ceux de l’éco-organisme Ecosystem, sont équipés pour cela.
-
Précautions lors de la réparation : Lorsqu’une LED SMD tombe en panne, l’intervention nécessite souvent des outils adaptés à la microélectronique (station à air chaud, pince de précision). Les réparations à domicile sont rarement conseillées.
-
Aspect environnemental : Le recyclage des luminaires LED SMD permet de valoriser de précieux métaux comme le cuivre et l’argent, mais il exige des procédés spécifiques en raison de la miniaturisation des composants.
En bref, si la technologie SMD offre de réels avantages en termes de compacité et d’efficacité, elle impose aussi ses contraintes pour la fin de vie et la maintenance : mieux vaut donc se tourner vers des professionnels agréés pour garantir un recyclage et une réparation respectueux des normes environnementales.
Caractéristiques des LED SMD et leurs Utilisations
Si vous vous demandez quelles sont les différences entre les LED SMD 2835, 5050, 5730 et 3528, voici un petit tour d’horizon pour éclairer votre choix… Sans mauvais jeu de mots.
LED SMD 2835
Ce petit composant rectangulaire de 2,8 mm par 3,5 mm se distingue par une efficacité lumineuse remarquable. Il offre un éclairage vif, ce qui le destine aussi bien à l’éclairage de grands espaces domestiques qu’à des utilisations professionnelles comme l’éclairage de magasin. On l’apprécie notamment dans les pièces à hauts plafonds ou là où la puissance d’émission lumineuse est primordiale.
LED SMD 5050
Carrée (5 mm de côté), la SMD 5050 est la polyvalente par excellence. Sa conception embarque trois micro-puces, permettant d’obtenir un rendu lumineux homogène avec une intensité adaptée aussi bien aux usages résidentiels qu’aux environnements plus dynamiques comme les restaurants ou vitrines. Elles s’adaptent facilement à la plupart des rubans LED du marché.
LED SMD 5730
Avec ses dimensions allongées (5,7 mm x 3 mm), la SMD 5730 diffuse la lumière sur un angle plus large. Elle se distingue par sa capacité à délivrer une forte intensité lumineuse tout en conservant une consommation raisonnable en énergie. Idéale pour sublimer les commerces, les ateliers ou les pièces volumineuses, elle est synonyme de rendement élevé et de vision élargie.
LED SMD 3528
Plus compacte (3,5 mm x 2,8 mm), la SMD 3528 offre un éclairage plus doux et ciblé. On la retrouve surtout dans les installations décoratives, l’éclairage d’ambiance ou la mise en valeur d’étagères et de petits objets. Parfaite pour créer une atmosphère feutrée ou souligner des détails sans éblouir.
Selon vos besoins, le choix du format SMD permet donc de jouer aussi bien sur la puissance que sur l’ambiance de votre éclairage intérieur ou professionnel.
